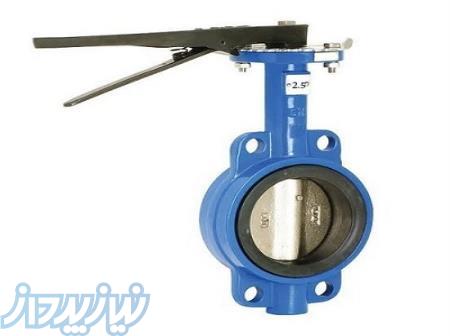

• شیر پروانه‌ای یکی از انواع شیرآلات صنعتی بوده که مطابق استاندارد API609 طراحی گردیده و نحوه کارکرد آن با چرخش 90-0 درجه ای دیسک، جهت قطع و وصل حرکت سیال (on-off) و همچنین کنترل حرکت سیال (control)، با چرخش متناسب عملگر می‌باشد. از این شیرهای پروانه‌ای در پروژه‌های آبرسانی، تصفیه‌خانه‌های آب و فاضلاب، صنایع شیمیایی، صنایع نفت، سیستم انتقال سوخت و انرژی و غیره مورد استفاده قرار می‌گیرد.
• برای انتخاب صحیح و مناسب شیر پروانه‌ای (Butterfly Valve) باید با استانداردهای مربوطه آشنایی کامل داشت که به اختصار اشاره می‌گردد:
• تست شیر پروانه‌ای بر اساس استاندارد API598 و نوع اتصال براساس استانداردهای ASME B16.47، ASME B16.5 مشخص می‌شود.
• مشخصات ابعاد شیر پروانه‌ای را نیز می‌توان با استفاده از ASME B16.25 مشخص نمود.
شیرهای پروانه‌ای را می‌توان به چهار دسته کلی تقسیم نمود:
• براساس طراحی: هم مرکز و غیر هم مرکز.
• براساس نوع اتصال: End Connection ویفری، لاگ، فلنجی و لاگ ویفر (Sami Lug).
• بر اساس جنس بدنه، دیسک و لاینر شیر پروانه‌ای: جنس بدنه و دیسک (چدن، فولاد، استیل، آلیاژهای نیکل و…) لاینر (EPDM,PTFE,METAL TOMEL,…).
• براساس نوع عملگر: اهرمی، گیربکسی، پنوماتیک، الکتریکی و عملگر هیدرولیکی.
• برای انتخاب شیر پروانه‌ای مناسب، می‌بایست مولفه‌های فشار کاری، نوع سیال، دمای کاری و سایز pipe سیستم مربوطه را بررسی نمود.
