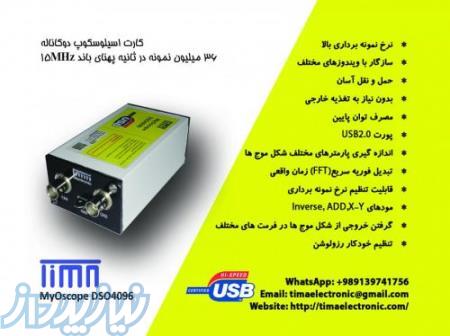

کارت اسیلوسکوپ DSO4096

کارت اسیلوسکوپ DSO4096 یک کارت اسیلوسکوپ با نرخ نمونه برداری 36 میلیون نمونه بر ثانیه است که توسط درگاه USB2.0 به کامپیوترهای مختلف و با ویندوزهای مختلف متصل میشود. این دستگاه با مصرف توان کمتر از 1.5 وات بدون نیاز به تغذیه خارجی و صرفا از طریق درگاه USB تغذیه میشود. در این کارت اسیلوسکوپ گام ولتاژ برای هر یک از کانالها بسته به دامنهی شکل موج ورودی به صورت خودکار و توسط سختافزار تغییر میکند تا بهترین نمایش از شکل موجهای ورودی حاصل شود. در نرمافزار مربوطه که با نام MyOscope ارایه شده است دو حالت استفاده به صورت Real Time و Specified Time در نظر گرفته شده است. در حالت Real Time امکان نمایش شکل موجهایی از فرکانس 2 هرتز تا 15 مگاهرتز وجود دارد و در مود Specified Time با ذخیره شکل موجها به مدت زمان دلخواه امکان مشاهده و تحلیل شکل موجهای غیر متناوب نظیر شکل موجهای حاصل از کلید زنی یا سیگنالهای با فرکانس بسیار پایین از 0.02 هرتز به بالا وجود دارد. فیلترهای آنالوگ و دیجیتال برای حذف نویزهای مختلف در نظر گرفته شده است که توسط کاربر قابل فعال یا غیر فعال سازی میباشند. در منوی Setting قسمتی برای تنظیم و طراحی فیلتر پایین گذر دیجیتال در نظر گرفته شده است و کاربر در این بخش می تواند برای هرکدام از کانال ها فیلتر مد نظر خود را طراحی کند و از منوی Functions فیلتر طراحی شده را روی هر کانال اعمال کند. امکان ذخیرهی شکل موجها در فرمتهای مختلف در نظر گرفته شده است و همچنین نرمافزار قادر است شکل موجهای ثبت شده در قالب تکست یا اکسل را باز کرده و تحلیل نماید. امکان کالیبره کردن کانال های دستگاه در نرم افزار وجود دارد و کاربر قادر است مقدار افست و گین هر کانال را به ازای ضرایب مختلف پراب تنظیم کند. تریگر شکل موجها به دو صورت اتوماتیک و دستی قابل انجام است و از منوی اصلی نرم افزار قابل انتخاب است. امکان نمایش تبدیل فوریه هر شکل موج با قابلیت تنظیم نوع پنجره نمونه گیری و واحد نمایش در نرم افزار وجود دارد. رنگ بندی های صفحه نمایش و کانال ها کاملا قابل تنظیم است.

به همراه دستگاه

- دو عدد پراب 60 مگاهرتز

- کابل USB اتصال به کامپیوتر

- CD حاوی نرم افزار و راهنمای نصب و استفاده دریافت خواهید کرد.
برای دریافت اطلاعات بیشتر از سایت ما دیدن فرمایید:http://timaelectronic.com
