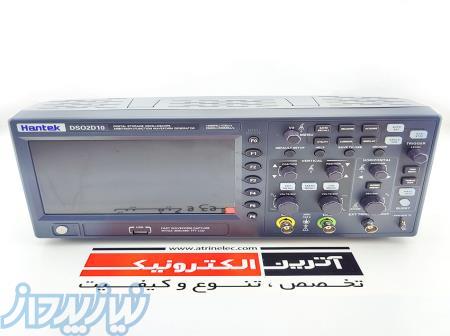

اسیلوسکوپ دیجیتال دو کانال 100MHz با فانگشن ژنراتور مدل DSO2D10

اسیلوسکوپ دیجیتال 2 کانال 100 مگاهرتز مجهز به فانگشن ژنراتور هانتک- سرعت نمونه برداری 1GSa/S-صفحه نمایش 7 اینچی TFT با کیفیت-حافظه داخلی 8 مگا بایتی
اسیلوسکوپ اقتصادی مقرون به صرفه میباشد ، پهنای باند 100 مگاهرتز، 1GSa/s، حافظه 8M. با مولد شکل موج 1CH 25MHz، از خروجی شکل موج دلخواه پشتیبانی می کند.

14 نوع حالت تریگر، استاندارد با 5 نوع تریگر و رمزگشایی پروتکل سریال. 32 نوع اندازه گیری خودکار با آمار. ولتاژ سنج دیجیتال 3 رقمی و توابع نشانگر فرکانس سخت افزاری 6 رقمی.

2 مجموعه DVM؛ کنترل فرمان از راه دور SCPI فراوان.

موارد مصرف :

این یک ابزار راه اندازی مفید برای زمینه های مختلف مانند ارتباطات، هوافضا، دفاع ملی، سیستم های تعبیه شده، کامپیوتر، تحقیقات و آموزش است.

ویژگی ها:
2 کانال که به ترتیب توسط دستگیره های مستقل کنترل می شوند
پهنای باند کانال آنالوگ 100 مگاهرتز و 150 مگاهرتز
نرخ نمونه برداری تا 1GSa/s
حافظه 8M
محدوده عمودی 2mV/div ~ 10V/div
مولد شکل موج(فانگشن ژنراتور) داخلی 1CH 25MH
وضوح عمودی: 8 بیت
Trigger: Edge, Pulse, Video, Slope, Overtime, Window, Pattern, Interval, Under

Amp, UART, LIN, CAN, SPI, IIC

رمزگشایی BUS و تجزیه و تحلیل پروتکل: RS232/UART، I2C، SPI، CAN، LIN
می تواند چندین فرمت داده مانند تنظیمات، شکل موج، شکل موج مرجع، CSV، تصاویر را ذخیره کند.
ولتاژ سنج دیجیتال 3 رقمی و ن فرکانس سخت افزاری 6 رقمی
32 نوع اندازه گیری خودکار با آمار، آمار لحظه ای حداکثر، حداقل، انحراف استاندارد و غیره.
2 مجموعه ولت متر دیجیتال
تست آستانه پشتیبانی، اندازه گیری های رایگان در صفحه نمایش
کنترل فرمان از راه دور SCPI فراوان
قابلیت پورت USB.


مشخصات کامل :
Model DSO2D15 DSO2D10 DSO2C15 DSO2C10
Bandwidth 150MHz 100MHz 150MHz 100MHz
Oscilloscope channels 2CH 2CH 2CH 2CH
Waveform generator 1CH 1CH - -
Oscilloscope
Sample rate 1GSa/s (single channel) 500MSa/s (two channels)
Acquisition
Normal Sample data
Peak-to-peak value Display high frequency and random burr
Average Average waveform, times: 4, 8, 16, 32, 64, 128
High resolution Up to 12bit
Input
Input coupling DC, AC, GND
Input impedance 1MΩ±2% ‖20pF±3pF
Probe attenuation factor 1X, 10X, 100X, 1000X
Voltage rating 300V CAT II
Maximum input voltage 300VRMS (10X)
Horizontal
Waveform interpolation (sin x)/x
Maximum record length Single channel maximum 8M
Two channels maximum 4M
Horizontal scale range 2ns/div~100s/div 1, 2, 5 step by step
Time base mode Y-T, X-Y, Roll
Zero offset ±0.5 div×minimum time base gear
Sample Rate and Delay Time Accuracy ±25ppm
Delta Time Measurement Accuracy (Full Bandwidth)Sample Rate and Delay Time Accuracy single-shot, Normal mode ±（1 sample interval+100ppm×reading+0.6ns）
＞16 times averages ±（1 sample interval+100ppm×reading+0.4ns）
Sample interval=sec/div÷200
Sample Rate and Delay Time Accuracy ±50ppm（at any interval greater than 1ms）
Vertical
Model DSO2D15 DSO2D10 DSO2C15 DSO2C10
Bandwidth 150MHz 100MHz 150MHz 100MHz
Rising time in BNC position (typical) 2.4ns 3.5ns 2.4ns 3.5ns

اطلاعات کامل این اسیلوسکوپ (کلیک کنید)
محتویات کارتن :



Feature:

1) 2 channels which are respectively controlled by independent knobs

2) 100 MHZ and 150MHZ analog channel bandwidth

3) Sampling rate up to 1 GSa/s

4) 8M memory depth

5) Vertical range 2mV/div ~ 10V/div

6) Built-in 1 CH 25MHz waveform generator (DSO2D10, DSO2D15)

7) Vertical resolution: 8bit

8) Trigger: Edge, Pulse, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC

9) BUS decode and protocol analysis: RS232/UART, I2C, SPI, CAN, LIN

10) Can save multiple data formats, such as settings, waveforms, reference waveforms, CSV, pictures

11) A 3-digit digital volta
