ماژول تشخیص حرکت HC-SR501

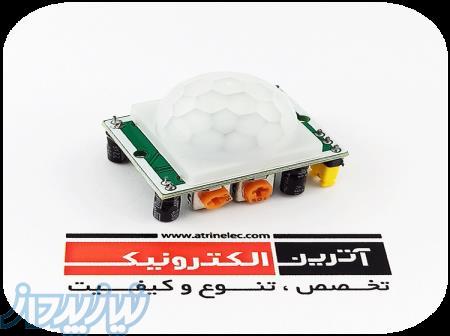

ماژول سنسور تشخیص حرکت HC-SR501 مبتی بر فناوری مادونه قرمز تشخیص نور مادونه قرمز ساطع شده از بدن انسان
این سنسور جهت تشخیص حرکت انسان میباشد و از ولتاژ 5 تا 20 ولت میتوان آن را راه اندازی نمود.
زمانی که شخصی جلوی سنسور حرکت کند این سنسور فعال میشود و پایه خروجی ان 1 میشودو بعد از زمان کوتاه پایه خروجی 0 میشود.
بر روی این سنسور یک پین 3 تایی قرار دارد که به وسیله جامپر میتوان وضعیت ان را تغییر داد.
اگر جامپر زرد طبق عکس بالا پین وسط و بالایی رو به هم وصل کند ماژول در حالت L یا non-repeatable قرار گرفته است که در این حالت زمانی که شخصی جلوی سنسور حرکت کند خروجی 1 میشود و بعد از گذشت زمان خروجی 0 میگردد.
اما اگر جامپر زرد پایین قرار بگیرد یعنی پین وسط و پایین رو بهم وصل نماید ماژول در حالت H یا Repeated قرار میگیرد و در این حالت اگر شخصی جلوی سنسور باشد تا زمان حضور شخص خروجی 1 میشود و 1 می ماند و بعد از این که شخص از جلوی سنسور کنار رفت بعد از گذشت زمان کوتاه خروجی 0 میشود.
بر روی ماژول دو عدد پتانسیومتر قرار گرفته است که یکی برای میزان حساسیت و دومی برای میزان زمان 1 بودن خروجی می باشد.
عکس های پایین از سایت https://lastminuteengineers.com گرفته شده است که پین ورودی و خروجی و جامپر و... مشخص شده است .
طبق عکس بالا پتانسیومتر سمت رایت برای تنظیم میزان 1 بودن خروجی در زمان تشخیص حرکت میباشد که این زمان بین 3 الی 300 ثانیه (5 دقیقه ) قابل تنظیم بوده و پتانسیومتر سمت چپ برای میزان حساسیت بوده که تشخیص حرکت انشان در فاصله جلوی سنسور بین 3 تا 7 متر قابل تنظیم میباشد.
اگر که به پشت برد نگاه کنیم و یا اینکه لنز ماژول را از روی برد برداریم دو محل بر روی برد مشخص که RT و RL میباشد.
RT محل اتصال ترمیستور یا مقاومت حرارتی میباشد که باعث میشود در دماهای خیلی بالا سنسور بتواند عملکرد دقیق تری رو پیدا کند.
RL محل اتصال LDR یا فتوسل (المانی که مقدار مقاومت ان نسبت به نور تغییر میکند ) میباشد که در صورت وصل کردن فتوسل در زمان روشن بودن هوا مايول کار نمیکند و فقط زمانی که محیط تاریک باشد حرکت انسان رو تشخیص میدهد.
FeaturesAutomatic induction: When someone enters its induction range, enter the high level, people leave the sensor range is automatically delayed off high Output low
photosensitive control (optional): the module reserved for location, can be set to photosensitive control, strong light during the day or not induction. Photosensitive control is optional, the factory did not install photosensitive resistor. If necessary, please buy a separate photosensitive resistor to install
Two trigger modes: L is not repeatable, H is repeatable. Can be jumper selected, the default is H
A: non-repeatable trigger mode: the induction output high, the delay time is over, the output will automatically change from high to low
B: Repeated trigger mode: that is, after sensing the output high, in the delay time period, if the human body in its sensing range of activities, its output will remain high until the delay after the person will leave the high The level changes to low level (the sensing module automatically delays a delay time after every activity of the human body, and takes the time of the last activity as the starting point of the delay time
Induction blocking time (default setting: 3-4 seconds): After each sensing output (high level goes low), the sensing module can be followed by a blocking time, during which it is sensed The device does not receive any sense signals. This function can be used to achieve the interval between the sensing output time and the blocking time. It can be applied to the interval detection products. At the same time, this function can effectively suppress all kinds of
