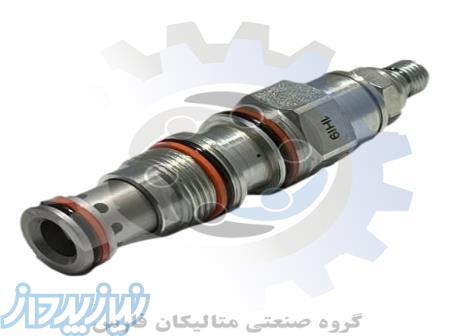

فشارشکن هیدرولیک SUN مدل RSDC-LAN

ویژگی های فنی کارتریج sun hydraulicمدل RSDC-LAN
شیرهای پیستونی مدل RSDC-LAN متعادل و پایلوت، هنگامی که فشار در ورودی (درگاه 1) از تنظیم شیر فراتر رفت، یک مدار ثانویه را با جریان تأمین می‌کنند. تنظیم فشار یک شیر ترتیبی، فشار در پورت 1 را نسبت به فشار درین (درگاه 3) کنترل می کند. شیر کارتریج ولو مدل RSDC-LAN در پورت 2 (توالی)، تا تنظیم شیر، نسبت به فشار برگشتی حساس نیستند. در صورت وجود فشار در خط برگشت، ممکن است برای تنظیم فشار به جای شیرهای تخلیه کننده فشار 2 پورت استفاده شود.
استعلام شیر فشارشکن کارتریجی سان یا شیر اطمینان کارتریجی برند هیدرولیک سان
• هر 3 کارتریج سان هیدرولیک دنباله پورت از نظر فیزیکی و عملکردی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین).
• کنترل های W و Y (در صورت وجود) را می توان با یا بدون تنظیم خاص مشخص کرد. هنگامی که هیچ تنظیم خاصی مشخص نشده است، شیر کارتریج هیدرولیک در تمام محدوده خود با استفاده از کنترل W یا Y قابل تنظیم است. هنگامی که یک تنظیم خاص مشخص می شود، این تنظیم حداکثر تنظیم شیر را نشان می دهد.
• با افزایش فشار در پورت 1 (ورودی)، نسبت به فشار در پورت 3 (زهکشی)، جریان پیلوت به بالاتر از تنظیم شیر ادامه می دهد.
• دهانه صحنه اصلی فشارشکن sun hydraulic توسط یک صفحه استیل ضد زنگ 150 میکرون محافظت می شود.
• فشار در پورت 3 مستقیماً به تنظیم شیر در نسبت 1:1 افزوده می شود و نباید از 5000 psi (350 بار) تجاوز کند.
• برای استفاده در برنامه های نگهداری بار به دلیل نشت قرقره مناسب نیست.
• شیرهای کاهش فشار sun hydraulic مقاوم در برابر خوردگی برای استفاده در محیط های خورنده در نظر گرفته شده اند و با پسوند کد مدل /AP برای اجزای خارجی فولاد ضد زنگ یا /LH برای اجزای خارجی با روکش روی نیکل مشخص می شوند.
• شیر کنترل فشار دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.
کیفیت رمز ماندگاری ماست . جهت ثبت سفارش و دریافت خدمات با ما در ارتباط باشید .
مشخصات تکنیکی شیر کارتریج sun hydraulic مدل RSDC-LAN
1. ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل RSDC-LAN براساس کد فنی حفره T-11A می باشد که برابر با
الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 30 – 35 پوند بر فوت می باشد
ب: ابعاد شش گوش آچارخور ولو مدل RSDC-LAN سایز 7/8 اینچ می باشد
پ: دنده شیر کارتیج ولو سان مدل RSDC-LAN سایز M20 می باشد
2. اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری 1 این شرکت می باشد.
3. این شیر کارتریج مدل RSDC-LAN ظرفیت 15 گالن بر دقیقه می باشد
4. حداکثر فشار بار توصیه شده برای این کارتریج هیدرولیک در حداکثر تنظیم برابر با 5000 psi می باشد.
5. تنظیمات فشار، تنظیم شده در کارخانه با 4 اینچ مکعب بر دقیقه ایجاد شده است.
6. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 2 قطره در دقیقه نرمال خواهد بود.
7 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 7/8 اینچ می باشد.
8 . سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز 5/32 اینچ می باشد.
9 . سایز مهره شش گوش نصب شده بروی این شیر 9/16 اینچ می باشد.
10 . گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.
