فروش دستگاه جوش پلی اتیلن هیدرولیک 250 جینجر

شركت جینجر توليدكننده دستگاه هاي جوش



دستگاه جوش جینجر تا سايز 1200 ميليمتر و بالاتر مطابق نياز مشتري بر اساس استاندارد DVS 2201 و ISO 12176-1 توليد مي شود.



دستگاه جوش پلی اتیلن ابرساني پس از توليد، مورد ازمايش و كاليبراسيون قرار مي گيرند.



در دستگاه جوش پلی اتیلن تمام هیدرولیک 250 تمامي متعلقات مربوط به شير فرمان و پمپ روغن و فشار سنج داخل باكس هیدرولیک (پاور پك ) نصب شده است كه با شلنگ مربوطه به دستگاه متصل ميشود و از طريق شير برقي اقدام به جوشكاري ميكند



دستگاه جوش پلی اتیلن براي خطوط انتقال اب و فاضلاب و نفت و گاز مورد استفاده مي باشد



در اتصالات جوشي، كيفيت جوش و بازده ان بستگي به مهارت و توانائي جوشكار، تناسب و كارايي مناسب دستگاه جوش و تجهيزات مربوطه و ميزان رعايت اصول و قوانين جوشكاري دارد.



جوشكاري لوله و اتصالات پلی اتیلن اصولا به روش جوش لب به لب با صفحه داغ (Butt fusion) انجام مي‌شود



و در اين روش :

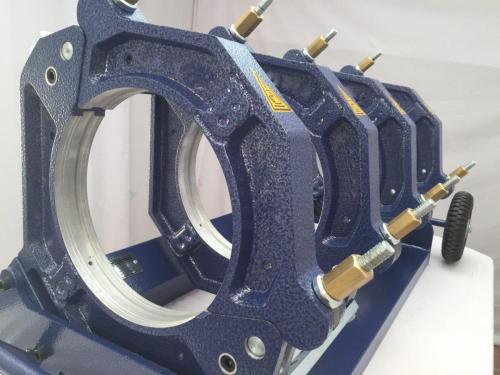

- ابتدا لوله در دو فك دستگاه جوش (ثابت و متحرك) گذاشته مي شود و پس از تنظيمات لازم، قالب ها بسته مي شوند.



صفحه رنده مابين دو لولـه قرار مي گيرد و لبه لوله ها را كاملاً صاف و تميز مي نمايد و پس از ان برداشته مي شود.



صفحه داغ را كه دماي ان به حد مجاز رسيده است (210-220 درجه سانتيگراد) مابين لوله قرار داده و دو سر لوله ها به ان چسبانده مي شوند و فشار طبق دستور عمل هاي دستگاه جوش، بالا برده مي شود تا در محل تماس لوله ها با صفحه داغ؛ برامدگي مدور و يكنواختي با اندازه معين ايجاد گردد.



در ادامه مرحله فوق، از ميزان فشار كاسته مي شود و لايه هاي داخلي در محل اتصال كاملاً ذوب مي گردند.



- قسمت متحرك دستگاه جوش، به عقب رانده مي‌شود و صفحه داغ بصورتي جدا مي شود كه هيچ اسيبي به سطوح ذوب شده وارد نيايد.



- دو سر لوله، به سرعت به همديگر چسبانده شده و فشار بتدريج، افزايش مي‌يابد و تا خنك شدن محل جوش، ثابت نگاه داشته مي شود.



- مدت زمان خنك شدن در مرحله فوق، بستگي به ضخامت لوله ها دارد. در طي اين زمان، محل اتصال نبايد تحت تنش يا فشار غير مجاز قرار بگيرد.



- لبه جوش در محل اتصال بايد بصورت يك برامدگي دو تكه باشد. تشكيل اين برامدگي، نشان دهنده ان است كه جوشكاري بصورت يكنواخت انجام شده است .



كاربردها:

دستگاه جوش پلی اتیلن براي خطوط انتقال اب و فاضلاب و نفت و گاز مورد استفاده مي باشد



موارد استفاده :

دستگاه جوش پلی اتیلن جینجر مدل H90_R250 در خطوط انتقال اب و فاضلاب و نقت و گاز ويژه لوله هاي پلی اتیلن PE100 ،PE80 ،PE63با جوش سربه سر (Buttweld)مورد استفاده قرار مي گيرد.



مشخصات :

قابليت جوش لوله هاي پلی اتیلن در سايزهاي(90 – 110 – 125 – 140 – 160-180-200 - 250) ميليمتر و در فشارهاي كاري (2 - 5/2–2/3–

4–6 – 10 - 16)اتمسفر را دارد.



توضيحات : اين دستگاه قابليت جوشكاري در سايزهاي(63 و 75)ميليمتر را دارد.



ابعاد دستگاه (560*580*1080 )با وزن (171) كيلوگرم وزن رينگها (56) كيلوگرم و مقدار برق مورد نياز (3500) وات است.



برق مورد نياز دستگاه: 220V ± 10%, 50Hz/60Hz~

(برق كل: 3.95 KW شامل ابزار رنده: 1.1 KW ,صفحه رنده: 2.1 KW , الكتروموتور پاورپك: 0.75 KW )



دماي محيط: C ~ 45°C °10 -



متعلقات دستگاه جوش پلی اتیلن:



1.باكس هیدرولیک ( پاورپك) ( ابعاد455056) مجهز به شير فرمان هیدرولیک برقي و كوپلینگ



2.هيتر برقي (2500) وات با تفلون صنعتي و درجه تنظيم حرارت از (50) تا (300)درجه سانتيگراد و زن هيتر 8 كيلوگرم



3.رنده با تيغه فولادي ابديده از جنس SPK و دريل (1200)وات (2900)دور (وزن رنده 16 كيلوگرم)



4.غلطك ( رويلر ) جهت سهولت در هدايت لوله و تنظيم لوله بر روي فكها



5.چرخ هدايت جهت سهولت در حمل وجا به جايي دستگاه



6.فلنج گير (چهار نظام) با قابليت تنظيم در سايزهاي مختلف



لوازم جانبي : لباس كار و دستكش، سي دي اموزشي، جدول جوشكاري-گواهينامه جوشكاري



صفحه گرم كن( هيتر) قابل برداشتن، داراي عمر سرويس دهي بالا همراه با تفلون روكش دار با كيفيت.
