فلومتر آلترا سونیک مدل BELUGA

کاربردها:
 برای مکان هایی که امکان نصب یا اجرای سازه پارشال وجود ندارد
 ورودی و خروجی تصفیه خانه های آب و فاضلاب
 اندازه گیری جریان آب داخل نهر ها و کانال های آبیاری کشاورزی
 مطالعات آب های نفوذی
 اندازه گیری جریان سیلاب ها
 اندازه گیری جریان نهر های طبیعی
 جریان های فاضلاب
سنسور داخل آب سرعت و سطح آب را
اندازه گیری میکند.

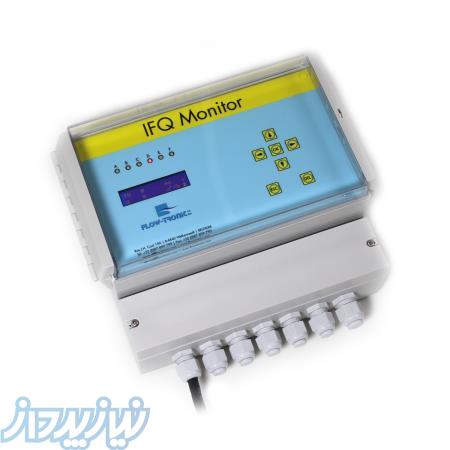

مشخصات مانیتور
ورودی های مانیتور:
ورودی دیجیتال RS485*1 برای سنسور سرعت
ورودی 20-4*1 میلی آمپر جهت سنسور سطح
واحدهای اندازه گیری:
جریان:
L/s,m3/h, m3/s, gpd, gpm, cfm
سرعت:
cm/s ,m/s, fps
سطح:
mm , cm, m, inch ,feet
جریان کلی:
L,m3,g,cf
خروجی:
سه خروجی 20-4 میلی آمپر
خروجی ها FLOW، LEVEL و VELOCITY هستند.
لاگر(ثبات)-اختیاری:
نوع مموری فلش مموری
ارتباطات: پورت ارتباطی RS485 با مودباس RTU
منبع تغذیه:
DC : 9 -28 VDC ----- AC : 85 -265 VAC
مشخصات سنسور ارتفاع و سرعت:
اندازه گیری سرعت:
روش اولتراسونیک داپلر
فرکانس 1مگا هرتز
رنج 2 تا 6+ متر بر ثانیه
وضوح 001/0 متر بر ثانیه
اندازه گیری جریان:
تبدیل از سرعت اندازه گیری به سرعت متوسط بر اساس تجزیه و تحلیل طیفی از توزیع سرعت در محدوده اندازه گیری.
ارتباطات :پورت ارتباطی RS-485 با مودباس ASCII
خروجی (اختیاری) 4-20 mA
اندازه گیری دمای داخلی :
روش سنسور داخلی دما
رنج 80-40 درجه سانتیگراد
شرایط محیطی:
رنج دمائی عملکرد 50-20 درجه سانتیگراد
محدوده دما ذخیره سازی 60-30- درجه سانتیگراد
ولتاژ منبع تغذیه مورد نیاز:
DC: 4 – 20 VDC
یا تغذیه از طریق مانیتور IFQ
*شرایط پیشنهادی كانال
بهترین شرایط اندازه گیری فلو در وضعیت جریان یكنواخت و آرام بجزء جریان مغشوش میباشد. بعد از محل نصب سنسور نبایستی بلافاصله تغییری در ارتفاع كانال وجود داشته باشد . شیب لوله یا كانال ترجیحاً نبایستی بیش از%3باشد . فواصل قبل و بعد از محل نصب ترجیحاً به ترتیب 10و 5 برابر ارتفاع آب كانال، بصورت مسیر مستقیم باشند . نصب بدون نیاز به توقف جریان.
