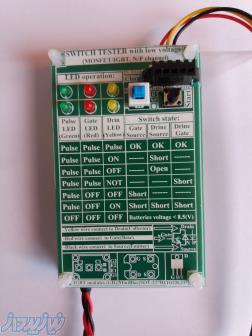

ماژول تستر سوئیچ(ماسفت)

قابليت هاي تستر:
- کاربري ساده(تشخيص نوع سوختگي با استفاده از سه LED)
- قابل استفاده براي انواع ماسفت و IGBT.(کانال, N P)
- ترمينال مستقل براي سوئيچ های تیپTO220، TO247.(روي برد)
- تشخيص نوع سوختگي سوئيچ. (تعيين وضعيت پايه هاي سوئيچ نسبت به يکديگر- اتصال کوتاه يا مدار باز)
- عدم آسيب ديدن سوئيچ در صورت اتصال اشتباه سيم هاي تستر به سوئیچ. (حداکثر ولتاژ تغذيه تستر<20 ولت)
- منبع تغذيه مستقل با بهره از دو باتري 9 ولت در کنار ورودي آداپتور.
- رنج وسيع ولتاژ عملکردي.(ولتاژ تغذیه 8.5تا 20 ولت)
- مصرف ناچيز انرژي، حداکثر 0.6وات. (طول عمر بالا)
راهنماي کاربري:
- گام1: جدا کردن سوئيچ از هر چيزي(برد، خازن و ...)؛ در غير اين صورت نتايج حاصل شده صحيح نمي باشد.
-گام2: اتصال سوئيچ به تستر، بصورت مستقيم(TO220 ,TO247)يا بوسيله سيم هاي متصل به تستر. (طبق رنگ بندي جدول روي برد تستر: اتصال سيم قرمز به گيت/ اتصال سيم زرد به درين/ اتصال سيم مشگي به سورس)
-گام3: انتخاب نوع کانال سوئيچ طبق کاتالوگ سوئيچ با بهره از کليد فشاري روي برد. (N / P)
-گام4: شروع تست با فشردن کليد Start. (نگهداشتن کلید حداقل 1ثانيه)
-گام5: مقايسه دو جدول روي برد تستر. (عملکردLED ها با وضعيت سوئيچ)

نحوه ي اتصال مستقيم(TO220 ,TO247) به برد و نحوه اتصال سيم هاي رابط:
در زير ترمينال ورودي سوئيچ، اسامي پايه هاي آن ثبت شده است(از راست ترمينال، دو پايه اول، سورس-تک پايه وسط، درين- دو پايه آخر گيت مي باشد.)
