واحد مراقبت طرح FESTO

واحد مراقبت چیست؟
در سیستم پنوماتیکی، هوا پس از خنک شدن توسط سیستم حرارتی یا شیمیایی وارد دستگاهی به نام واحد مراقبت می شود. واحد مراقبت معمولا از سه قسمت تشکیل شده است.
قسمت اول واحد مراقبت، فیلتر است که رطوبت باقی مانده و ناخالصی های هوا را جدا می سازد زیرا آلودگی ها در سیستم پنوماتیک منجر به آسیب قطعات می شود.
قسمت دوم واحد مراقبت رگولاتور یا تنظیم کننده فشار هوا است که فشار هوا توسط سیستم مکانیکی درون آن در حد مورد نیاز سیستم نگهداری می شود و با پیچی که تعبیه شده فشار مورد نیاز تنظیم می گردد. همچنین روی بدنه آن گیج (عقربه) جهت نشان دادن فشار وجود دارد.
قسمت سوم واحد مراقبت روغن زن آن می باشد. باتوجه به اینکه هوا پس از عبور از فیلتر و رگولاتور خشک می شود و چون المان های پنوماتیک دارای واشرها و قطعات لاستیکی هستند هوای خشک باعث آسیب و از بین رفتن این قطعات لاستیکی می شود. به همین دلیل وجود این بخش برای دستگاه بسیار ضروری است. برای تنظیم مقدار روغن تزریقی به هوای عبوری می توان از پیچ تنظیم که بر روی آن تعبیه شده استفاده کرد.

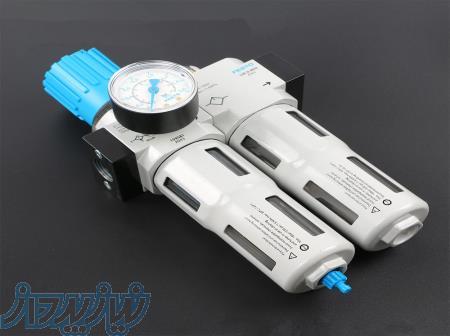

واحد مراقبت FESTO
پیرامون واحد مراقبت فستو باید گفت این محصول در مدل های مختلفی ارائه می گردند که یکی از معروف ترین های آن واحد مراقبت سری D می باشد. واحد مراقبت ها با نام لاتین Service Unit شناخته می شوند. واحد مراقبت های فستو در چهار نوع Micro، Mini، Midi، Maxi تولید شده اند. همانطور که از اسمشان پیداست، این تفاوت در اندازه واحدهاست که در دبی عبور هر یک از آنها نقش دارد.
مشخصات واحد مراقبت پنوماتیک-هوای فشرده-فستو به صورت اجمالی در زیر آمده است:
• واحد میکرو در سایزهای M5، M7 ، 8/1 اینچ موجود می باشد. واحد مراقبت سری D میکرو با ظرفیت غبارگیری ۵ میکرون می باشد و دبی عبوری از آنها در سایز M5 (اینچ)، ۸۰ لیتر بر دقیقه است. این مقدار برای دو سایز دیگر ۱۶۰ لیتر بر دقیقه می باشد.
• واحد مینی در سایزهای 8/1، 4/1، 8/3 اینچ موجود است. دبی عبوری از واحد 8/1اینچ ۷۰۰ لیتر بر دقیقه، 4/1 اینچ ۱۰۰۰ لیتر بر دقیقه و 8/3 اینچ ۱۲۰۰ لیتر بر دقیقه است.
• واحد میدی در سایزهای 8/3، 2/1، 4/3 اینچ موجود است. دبی عبوری از واحد 8/3 اینچ ۲۰۰۰ لیتر بر دقیقه، 2/1 اینچ ۲۶۰۰ لیتر بر دقیقه و4/3 اینچ ۲۶۰۰ لیتر بر دقیقه است.
• واحد ماکسی در سایزهای 2/1، 4/3 و ۱ اینچ موجود است. دبی عبوری از واحد 2/1اینچ ۷۶۰۰ لیتربر دقیقه، واحد 4/3 اینچ ۸۳۰۰ لیتر بر دقیقه و یک اینچ ۸۵۰۰ لیتر بر دقیقه می باشد.
