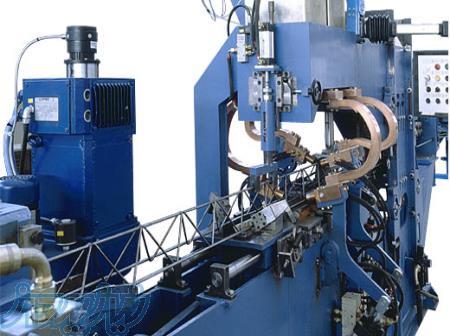

دستگاه تیرچه زن صنعتی اتوماتیک

طراح و سازنده دستگاه تیرچه زن صنعتی
شرکت سوین ماشین آریا
09360130778
09147557802
09196320288
انواع تیرچه بتنی:
تيرچه ها از انواع مختلفي تشکيل شده اند، که بر اساس يک نوع طبقه بندي به دو دسته تقسيم مي شوند
تیرچه هایی با قالب ماندگار یا تیرچه کفشک دار
تیرچه هایی بدون قالب ماندگار
تيرچه بتني جز دسته بدون قالب ماندگار بوده، که خود به دو دسته تقسيم مي شود
تیرچه خرپایی
تیرچه پیش تنیده شد
تيرچه خرپايي:
اجزاي تشکيل دهنده تيرچه خرپايي يک پاشنه بتني و يک خرپاي فولادي است. خرپاي تيرچه از ميلگرد هايي به صورت زيرين، بالايي و عرضي تشکيل شده است. خرپا سازه اي مثلثي شکل بوده و به دليل داشتن همين فرم ساختار مي تواند به خوبي نيروهاي کششي و فشاري را تحمل کند. استفاده از اين خرپا ها در سيستم تيرچه باعث شده، قدرت و ايستادگي لازم را داشته باشند. حداقل و حداکثر شماره و نمره ميلگرد زيرين ٨ تا ١٦ است. نمره ميلگرد عرضي که به صورت زيگزاگ قرار دارند ٥.٦، ٨ است. این اجزا به وسيله جوشکاري به هم وصل مي شوند. قسمت پاشنه در تيرچه خرپا موقتي هست و بعد از بتن ريزي آن را از قالب جدا مي کنند و به اين دليل است که جزو تيرچه بدون قالب ماندگار است.
تیرچه بتنی پيش تنيده:
بتن به تنهايي براي ساختن سقف مناسب نبوده چون ممکن است دچار ترک خوردگي و شکنندگي شود. از اين رو بتن را با ميلگرد ها و وايرهايي ترکيب مي کنند تا سازه اي مقاوم و محکم بنا شود. در تيرچه هاي پيش تنيده از وايرهايي يا سيم فولادي به قطر ٥ ميليمتر استفاده مي شود.که مقاومت اين واير ها بين ١٧٥٠٠ تا ١٩٠٠٠ کيلوگرم بر ساتني متر مربع بوده، و تعداد آن به طول تيرچه و فشاري که قرار است تحمل کند بستگي دارد. اين
واير ها را تحت فشار قرار مي دهند تا آستانه تحمل و ضريبشان بالا رود تا تحمل فشارهاي باربري وارده را داشته باشند.
تيرچه پيش تنيده به دليل اينکه در کارخانه توليد مي شود استاندارد بوده و از مزيت هاي تيرچه پيش تنيده مي توان به سرعت بالاي اجرا ساخت و ساز در آن اشاره کرد، چون از قبل ساخته شده اند. براي پروژه هاي ساختماني عظيم بسيار مناسب بوده تا سرعت کار بالا رود. اين تيرچه ها حالت سپر مانند دارند تا بتوان يونوليت ها و بلوک ها را داخل آن قرار داد. مشخصه فني اين محصول ارتفاع بين 15 تا 30 سانتي متر است. در قسمت تحتاني حداقل ١٠ سانتيمتر عرض دارد و ٤ ساتني متر براي قرار دادن يونوليت ها وبلوک ها در نظر گرفته مي شود. ارتفاع پاشنه نيز حداقل ٤ سانتيمتر است.
مزاياي تيرچه پيش تنيده :
مدت زمان ساخت و ساز را کاهش داده چون از قبل در کارخانه ساخته مي شوند و آماده هستند.
به دليل استفاده از فولاد کمتر مقرون به صرفه تر است.
کاربري آسان دارد چون از قبل ساخته شده.
در مقايسه با تيرچه سفالي و بتني از بتن کمتر استفاده شده پس سبک تر بوده است.
ايجاد ترک هاي کششي را در بتن کم مي کند.
عمر طولاني سازه به دليل اينکه در برابر رطوبت مقاوم بوده و داخل آن نفوذ نمي کند.
قسمت زير و روي کار کاملا يکنواخت است.
نقش ميلگرد تقويتي در تيرچه:
تیرچه بتنی در سه مرحله اجرا مي شود که اين سه مرحله به شرح زير است.
تيرچه هنگام حمل بار فشار ناشي از وزن خود را تحمل ميکند، که به اين فشار، فشار لنگر خمشي مي گويند.
در مرحله بعد تيرچه هم بار خود و بلوک و بتن پوششي و غيره را که در کل بار مرده سقف هستند را تحمل ميکنند.و همچنين وظيفه تحمل فشارهاي بار حين اجرا در بين تکيه گاه هاي موقت با تيرچه بتني را دارد، اين مرحله تا زماني که مقاومت مورد نظر در بتن شکل گيرد ادامه دارداين مرحله بعد از إيجاد مقاومت در بتن آغاز مي شود. در اين مرحله تکيه گاه هايي که موقت گذاشته شده بودن برداشته مي شوند، و خود تيرچه به تنهايي وظيفه تحمل بارهاي مرده و زنده پس از بهره برداري ساختمان و بعد اجراي کامل به عهده دارد.
