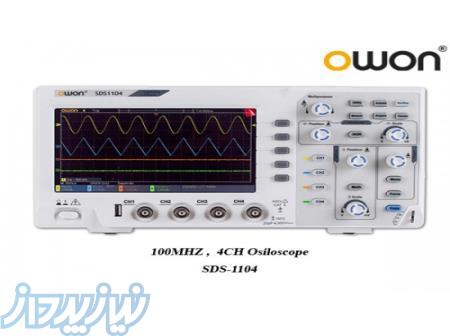

اسیلوسکوپ چهار کانال 100 مگاهرتز دیجیتال ( فوق العاده اقتصادی) مدل SDS-1104 ساخت کمپانی OWON

. اسیوسکوپ ارزان چهار کاناله ، به دلیل طراحی مهندسی و بدنه فوق العاده باریک و سبک (1.1کیلوگرم) براحتی قابل حمل می باشد. اسکوپ مدل SDS1104 قابلیت ارتباط با نرم افزارهای کاربردی برنامه نویسی و کنترل داده همچون SCPI و LabVIEW را دارد. علاوه بر این دارای دو پورت USB 2.0 Host و USB Storage Device جهت ذخیره نقاط شکل موج تا 20k میباشد. اسیلوسکوپ نوعی ابزار تست الکترونیکی است که ولتاژهای مختلف سیگنال به صورت تابعی از زمان را به صورت گرافیکی نمایش می دهد. خصوصیات شکل موج نمایش داده شده مانند دامنه، فرکانس، زمان افزایش، فاصله زمانی، اعوجاج و سایر موارد را میتوان توسط این scope تجزیه و تحلیل کرد. در ابتدا، محاسبه این مقادیر توسط اسکوپ های آنالوگ CRO و مقیاس های تعبیه شده در صفحه نمایش آن به صورت دستی انجام میگرفت. در حالیکه اسیلوسکوپ های دیجیتال مدرن همچون SDS1104 این خصوصیات را مستقیماً محاسبه و نمایش دهند.

از اسیلوسکوپ در علم پزشکی ، مهندسی ، خودرو و صنعت ارتباطات از راه دور ، نگهداری تجهیزات الکترونیکی و کارهای آزمایشگاهی، تجزیه و تحلیل سیستم احتراق خودرو یا نمایش شکل موج ضربان قلب به عنوان الکتروکاردیوگرام استفاده می شود .




مشخصات فنی:


- 4 کاناله

- 4 عدد پراپ

- پهنای باند 100 مگاهرتز

- رزولوشن 8bit

- دیجیتال و حافظه دار

- بدنه فوق العاده باریک

- سرعت نمونه برداری 1GS/s

- LCD 7 اینچی با وضوح بالا

- پشتیبانی از SCPI و LabVIEW

- دارای حالت نمایش snapshot

- 39 نوع اندازه گیری اتوماتیک

Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vavg, Vrms, Cycle RMS, Cursor RMS, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, +Width, -Width, +Duty Cycle, -Duty Cycle, Screen Duty, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Delay A→B ↑, Delay A→B↓, Phase A→B ↑, Phase A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count, Area, Cycle Area

- طول ثبت سیگنال 20K

- قابلیت ذخیره سازی 16 شکل موج مختلف

- طراحی مهندسی و فوق العاده سبک (1.1کیلوگرم)

- پورت‌ های خروجی USB 2.0 Host and USB Storage Device

- دارای توابع ＋, －, ×, ÷, FFT ,invert

- ماکزیمم ولتاژ ورودی (VP-P) 400V
