فروش انواع سوکت ترموکوپل

کانکتور ترموکوپل یا سوکت ترموکوپل، وسیله‌ای است که اتصال بین دوسر سیم ترموکوپل را ایجاد می‌کند و بسته به نوع ترموکوپل و آلیاژ‌های متفاوت آن، دارای انواع مختلفی می‌باشد .و وظیفه آن محافظت از ترموکوپل در برابر خطراتی که نویز الکتریکی ایجاد می کند، است. و بر اساس رنگ و ساختار داخلی دسته‌بندی می‌شود.

اگر ترموکوپل و سوکت ترموکوپل که قرار است به همراه یکدیگر مورد استفاده قرار بگیرند، دارای ساختار درونی مشابه نباشند، کانکتور ترموکوپل ایجاد یک ترموکوپل ثانویه می‌کند و همین در اندازه‌گیری دما خطا ایجاد می‌کند؛ به همین دلیل لازم است که از سوکت ترموکوپل متناسب با ترموکوپل استفاده شود.

سوکت ترموکوپل (Thermocouple Socket) دارای دو پایه، مثبت و منفی است تا از اتصال صحیح آن اطمینان حاصل شود. این سوکت‌ها تحت عنوان سوکت نر و مادگی ترموکوپل نیز شناخته می‌شوند.

محل نصب سوکت ترموکوپل

کانکتور ترموکوپل (Thermocouple Connector) را می‌توان در موقعیت‌های زیادی مورد استفاده قرار داد. در بسیاری از مواقع، سوکت ترموکوپل به انتهای غلاف ترموکوپل و یا در انتهای کابل ترموکوپل متصل می‌شود. با توجه به نوع استفاده‌ای که این کانکتور دارد و دمایی که قرار است در آن مورد استفاده قرار بگیرد، کانکتور ترموکوپل می‌تواند بدنه‌ای از جنس پلاستیک، پلاستیک ترموست و یا سرامیک باشد.

میزان تحمل دمایی سوکت ترموکوپل
کانکتورهایی که بدنه آن‌ها از جنس پلاستیک باشد را می‌توان در محدوده دمایی بین - 40 تا 200 درجه سانتیگراد مورد استفاده قرار دارد.

و همچنین کانکتور هایی که از جنس ترموست را می‌توان حتی تا دمای 425 درجه سانتیگراد نیز مورد استفاده قرار داد
بالاترین رنج دمایی را در میان کانکتورهای ترموکوپل، کانکتورهایی با جنس بدنه سرامیکی دارند که امکان استفاده در دماهای بین - 29 درجه تا 650 درجه سانتیگراد را دارند. استفاده از این نوع از پوشش، امکان استفاده در خلا را نیز برای کانکتورها فراهم می‌کند.
سوکت های ترموکوپل براساس اندازه و نوع نصب به گروه های زیر تقسیم می شوند:
استاندارد یا بزرگ
مینیاتوری یا کوچک
رو بردی
پنلی بزرگ
پنلی کوچک
کانکتور ترموکوپل نیز مانند خود ترموکوپل‌ها، علاوه بر رنگ بندی دارای انواع مختلفی هستند که می‌توان موارد زیر را نام برد:
سوکت ترموکوپل تیپ k
سوکت ترموکوپل تیپ J
سوکت ترموکوپل تیپ E
سوکت ترموکوپل تیپ n
سوکت ترموکوپل تیپ T
سوکت ترموکوپل تیپ R
سوکت ترموکوپل تیپ s
سوکت ترموکوپل تیپ B

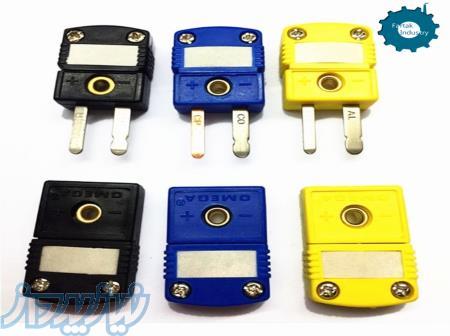

کانکتور تایپ K
کانکتور تایپ K داری یک پایه مثبت که جنس نیکل و کروم و پایه منفی آن از جنس آلومینیوم و نیکل است. سوکت ترموکوپل تایپ K در دو نوع مینیاتوری و استاندارد تولید می‌شود و در بازار به فروش می‌رسد. این کانکتور ترموکوپل در کدگذاری ANSI به رنگ زرد و در کدگذاری DIN به رنگ سبز است.
کانکتور تایپ j
سوکت ترموکوپل تایپ J دارای دو پایه مثبت و منفی است. پایه مثبت کانکتور از جنس آهن و پایه منفی آن از جنس نیکل و مس است. این نوع سوکت نیز به مانند سوکت تایپ K، در دو نوع مینیاتوری و استاندارد تولید می‌شود. کانکتور ترموکوپل تایپ J در سیستم کدگذاری ANSI به رنگ مشکی و در سیستم کدگذاری DIN به رنگ آبی است.
تفاوت های سوکت ترموکوپل با سوکت RTD(PT100)
سوکت pt100 جنس هر دو پایه مس است. اما جنس پایه های سوکت ترموکوپل از آلیاژ های مبتنی بر هر کدام از تایپ های ترموکوپل ساخته شده است. معمولاً می توانید از دو شاخه های معمولی به عنوان دو شاخه PT100 استفاده کنید. اما بهتر است که از دو شاخه های مخصوص RTD با درصد خلوص بالا استفاده کنید.
نکته دیگری که در زمان خرید سوکت ترموکوپل لازم است مورد توجه قرار دهید، تعداد پایه‌ها یا پین‌ها است. کانکتورهای ترموکوپل بر اساس تعداد پین به سه دسته تقسیم می‌شوند که شامل دو پین، سه پین و چهار پین می‌شود.
مدل دو پین بیشترین استفاده را دارد و به همراه یک مدار سنسور دما طراحی شده است. مدل سه پین دارای یک پین از جنس مس است و برای کاهش تداخل‌های الکتریکی مورد استفاده قرار می‌گیرد و کاربرد آن در سنسورهای دما مقاومتی یا RTD است. مدل چهار پین نیز که با عنوان دوبل دو پین نیز شناخته می‌شود، بیشتر در ترموکوپل‌ها، مورد استفاده قرار می‌گیرد
