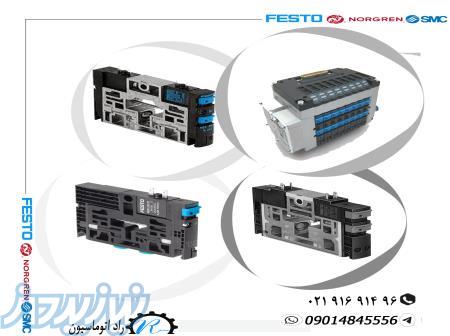

شیر برقی پنوماتیک بلوکی فستو cpv10-cpv14-cpv18

شیر برقی CPV18 و CPV14 فستو یکی از نمونه شیرهای ترمینال ولو است که در دیاگرام های حرکتی متفاوت و با سایز ۱/۴ موجود می باشد.
عملکرد های شیر برقی : ۲/۲ اوپن و کلوز، ۳/۲ اوپن و کلوز، ۵/۲ تک سیگنال، ۵/۲ دو سیگنال، ۵/۳ وسط بسته، ۲/۲ وکیوم
نوع تحریک الیکتریکی و تنها با برق ۲۴ DC است.
شیر برقی CPV18 و CPV14 فستو به دلیل نوع طراحی به صورت بلوک و با بغل بند استفاده می شود.
این شیر برقی فستو رو میتوان با استفاده از عملکرد های مختلف کنار هم گذاشته و یک بلوک را تشکیل بدهیم.
.
نحوه سفارش گذاری شیر برقی CPV18 فستو به شرح زیر است.
CPV18-M1H-2OLS-2GLS-1/4
CPV18-M1H-2X2-GLS-1/4
CPV18-M1H-2X3-GLS-K-1/4
CPV18-M1H-5LS-1/4
CPV18-M1H-5JS-1/4
همانطور که از مدل ها پیداست مدل شیر برقی CPV18 فستو که در همه ثابت است
و نشان دهنده نوع ترمینال ولو است. M1H به مفهوم شیر با تحریک برقی ۲۴ ولت و امکان تحریک تستی دستی است.
این شیر در مدل های M2H و M3H به با بوبین ۱۱۰ ولت و ۲۲۰ ولت قابل ارائه می باشد.
۲*۲ یا ۲*۳ به معنی وجود دو شیر برقی ۲/۲ یا ۳/۲ در یک تنه می باشد.
M7 سایز کانکشن شیر است. L به معنی تک بوبین بودن و J به معنی دوبوبین بودن شیر است.
نحوه سفارش گذاری شیر برقی CPV14 فستو و اطلاعات یک سری از آنها:
161360 CPV14-M1H-5LS-1/8 solenoid valve 5/2 monostable 800 l/min Common line electrical
161361 CPV14-M1H-5JS-1/8 solenoid valve 5/2 bistable 800 l/min Common line electrical
161362 CPV14-M1H-2X3-GLS-1/8 solenoid valve 3/2 closed, monostable 800 l/min Common line electrical
