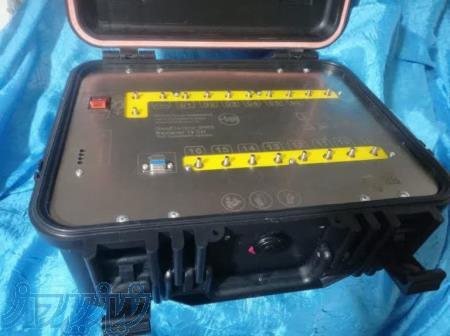

دستگاه ژئوالکتریک IPRS قطبش القایی تخمین ذخیره معدن

دستگاه ژئوالکتریک IPRS یا Induced Polarization Resistivity Survey با قابلیت اندازه گیری:
1- قطبش القایی زمین (Induced Polarization) که در آن زمین به صورت یک خازن در نظر گرفته می شود که مدت زمان شارژ و دشارژ آن توسط دستگاه اندازه گیری می شود.
2- مقاومت ظاهری زمین (Apparent Resistivity)
3- پتانسیل الکتریکی زمین (Self Potential)
محصولی کاملاً بومی است که به دست توانمند کارشناسان و مهندسین گروه مهندسی زمین ایمن برای نخستین بار در خاورمیانه طراحی و تولید گردیده است.
این دستگاه دارای 2 کانال ورودی است که می توان توسط آن الکترودها را در انواع چیدمان یک بعدی، دو بعدی (2D) و سه بعدی (3D) آرایه بندی نمود. لذا توسط این دستگاه می توان گراف های سه بعدی از لایه های مختلف زمین تهیه نمود.

در روش ژئو الکتریک و قطبش القایی، جریان توسط فرستنده (Transmitter) دستگاه ژئوالکتریک از طریق الکترودهای جریان به لایه های درونی زمین فرستاده میشود و از طریق جفت الکترود پتانسیل متصل به زمین، اختلاف پتانسیل ناشی از عبور جریان توسط گیرنده (Receiver) دستگاه ژئوالکتریک دریافت و قطبش القایی زمین اندازه گیری می شود. دستگاه ژئوالکتریک و قطبش القایی مورد استفاده در برداشت های زمینی هم می تواند همزمان گیرنده و یا فرستنده باشد و یا از گیرنده و فرستنده جداگانه استفاده نومد. دستگاه های فرستنده و گیرنده دستگاه ژئوالکتریک و قطبش القایی مجزا معمولاً دارای قدرت بسیار بالاتر در مقایسه با دستگاه های ژئوالکتریک و قطبش القایی یکپارچه هستند.
موقعیت جغرافیایی هر الکترود در طی برداشت ها توسط GPS دستی ثبت می گردد. نکته ای که باید به آن توجه شود این است که تفسیر داده های برداشتی منوط به دانستن موقعیت الکترودها یا آرایش الکترودها نسبت به یکدیگر است.

کاربرد دستگاه ژئوالکتریک IPRS:
کاربرد عمده دستگاه های ژئوالکتریک و قطبش القایی در اکتشافات مواد معدنی (خصوصاً مواد فلزی)، اکتشاف آب های زیر زمینی، بررسی های مهندسی به منظور شناسایی حفره ها، گسل ها، شکاف ها، یخچال ها، تونل های زیر زمینی، باستان شناسی (به خصوص شناسایی ساختمان های قدیمی و بناهای مدفون)، تعیین محل زباله آلوده مدفون (در بررسی های زیست محیطی)، تعیین عمق و ضخامت لایه ای زمین شناسی و هیدروژئولوژی (لایه های نفتی و گازی) و همچنین تشخیص ناهنجاری های درون زمینی، اندازه گیری مقاومت خاک جهت تعیین میزان خورندگی فلازات و چندین کاربرد دیگر می باشد.

مشخصات سنسورهای دستگاه ژئوالکتریک IPRS:
دسنسورهای استاندارد مدل کاف (گلدانی شکل) ویژه، جهت بخش گیرنده با قابلیت تشخیص SP و قابلیت استفاده در متراژهای مختلف.
سنسورهای قابلیت جابجایی دارند.
سنسورهای دقیق با دقت میلی ولت به صورت کاملاً آنالوگ، قابل استفاده در دمای بین 20- تا 65+
تمام قطعات سنسورها توسط دستگاه های CNC و لیزر با دقت 100 میکرون برشکاری و ساخته شده اند.
دارای کابل منعطف افشان با مقاومت بالا در برابر خستگی (شکستگی فلز) هستند.
انتقال سیگنال ها بدون مالتی پلکس و به صورت END to END می باشد.

مشخصات بخش فرستنده دستگاه:
دارای توان الکتریکی بیش از 1000 وات خروجی، جریان خروجی 1 آمپر و ولتاژ خروجی 1200 ولت
دارای دریچه ورود و خروج هوا جهت انتقال هوای دستگاه خنک کننده (Colling) به سیستم های داخلی فرستنده
دارای بخش انتخاب ولتاژ تا 600 ولت با تفکیک 60 ولت
دارای شاستی On - Off اضطراری جهت قطع ولتاژ در مواقع اضطراری
دارای کلیدهای تنظیمی Time UP - Time Down - Break - Start
دارای نمایشگر وضعیت Start - Stop - On - Off
دارای نمایشگر Time Base
دارای فیور محافظتی
دارای قسمت ولتاژ بالای (High Voltage) مجزا قابل حمل
ورودی ولتاژ چهار سیمه
دارای ورودی برق ژنراتور تک فاز
دارای خروجی برق به سیستم B
دارای ترمینال های استاندارد جهت High Voltage
دارای پردازنده آمریکایی با سرعت 16 میلیون دستور در هر ثانیه
دارای مدارهای Timing فوق العاده حساس و دقیق
دارای آمپرمتر کاملاً مجزا و قابل جداسازی از سیستم
