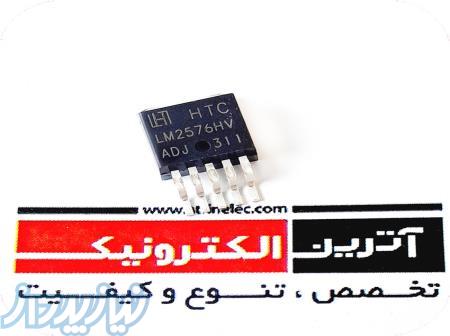

LM2576HV-ADJ HTC

آگهی رایگان

بروزرسانی : شنبه 9 تير 1403

نقد و بررسی اجمالی
رگلاتور HIGH ولتاژ 1.23 تا 57 ولت متغیر 3 آمپر SIMPLE SWITCHER® 4V to 60V, 3A Low Component Count Step-Down Regulator Output Voltage Range 1.23V to 57V,Input 40V Up to 60V

SIMPLE SWITCHER® 60V, 3A Low Component Count Step-Down Regulator
FEATURES

Features for the LM2576HV
Newer products available:
LMR33630 36-V, 3-A, 400-kHz synchronous converter
LM76003 60-V, 3.5-A, 2.2-MHz synchronous converter
3.3-V, 5-V, 12-V, 15-V, and adjustable output versions
Adjustable version output voltage range,1.23 V to 37 V (57 V for HV version) ±4% maximum over line and load conditions
Specified 3-A output current
Wide input voltage range: 40 V Up to 60 V for HV version
Requires only four external components
52-kHz fixed-frequency internal oscillator
TTL-shutdown capability, low-power standby mode
High efficiency
Uses readily available standard inductors
Create a custom design using the LMR33630 or LM76003 with the WEBENCH Power Designer

مشخصات:

مشخصات - پارامترها

مقادیر

خانواده

تثبیت کننده ولتاژ

سری

LM2576HVS-XX

تعداد پین

5

پکیج

TO-220-5

ولتاژ خروجی

متغییر 1.23 تا 57 ولت

جریان خروجی

3A

ابعاد

16.4x10x4.40mm
دمای کاری

150+×55-
برند

-
کشور سازنده

-
کیفیت

اورجینال
نوع مونتاژ DIP
ویژگی خاص

ولتاژ ثابت مثبت - کیفیت بالا
