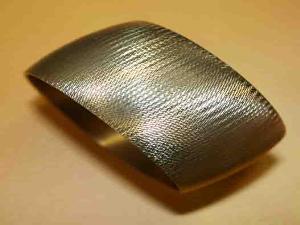

ماشين برش و تراش CNC طلا سه محور النگو

ماشين تراش سه محور مدل TMC/CNC-SV

كاركرد اصلي :
 طراحي و اجراي زمينه النگو
 طراحي و اجراي طرح روي انواع النگوي تخت
 اجراي زمينه¬هاي خاص برجسته (دامبله)

كليات فني دستگاه :
دستگاه تراش TMC/CNC-SV النگو داراي 3 محور اتوماتيك X ، Y و Z و 6 محور دستي است. محورهاي دستي كاربر را قادر مي سازند تا مدل هاي متنوع را در زواياي دلخواه تنظيم و اجرا نمايد.
ابعاد ماشين با كاور 85×90×185cm ، وزن دستگاه 470kg و ولتاژ ورودي 220v تكفاز است.
به علت قرار دادن حركت عمودي در بالا و حركت¬هاي افقي و دوراني در پايين، دقت و طول عمري چند برابر نمونه¬هاي مشابه دارد. همچنين تقسيم محورها در بالا و پايين، موجب افزايش حداكثري سرعت در طرح¬هاي نقطه¬اي و برشي مي¬گردد.

محور دوراني X :
 توليد قدرت توسط سروو موتور
 دو ساپورت دستي جهت تنظيم محور با حداكثر انعطاف
 قابليت چرخش النگو ، به صورت دستي

محور خطي Y (ميز) :
 ابعاد ميز : W (20) × D (400)
 طول كورس محور : 160 mm
 توليد قدرت توسط سروو موتور

محور خطي Z (قلم) :
 طول محور : 420mm
 طول كورس محور : 250mm
 توليد قدرت توسط سروو موتور
 قابليت نصب موتور اسپيندل تا 100,000rpm و دستگاه ستاره زن ( بنا به سفارش مشتري )
