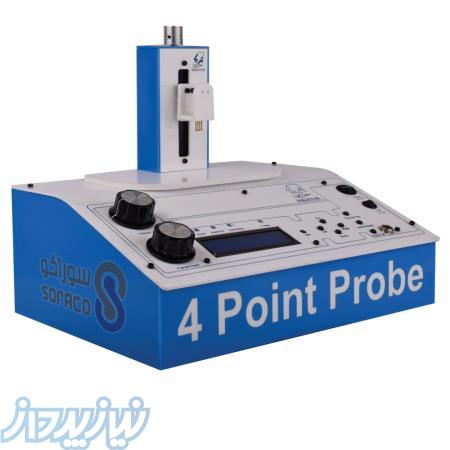

مقاومت سنج 4 پراب

مشخصات
اندازه گیری مقاومت سطحی Rs لایه های نازک
اندازه گیری مقاومت سطحی از 0.5Ω/□-5MΩ/□
قابل استفاده برای لایه های نرم و آسیب پذیر
اندازه گیری جریان از 1 تا 200 میلی آمپر
اعمال ولتاژ از 0 تا 20ولت
پین های برلیوم مس آبکاری شده با طلا برای حداقل مقاومت تماسی
فاصله پین ها 2.5 تا 5 میلی متر (طبق سفارش)
شعاع تماس هر پین 2 میلی متر
استند کاملا عمودی برای کنترل دقیق حرکت 4 پین با دقت 10 میکرومتر
موارد استفاده:
در اندازه گیری مقاومت سطحی لایه های فلزی، لایه های نیمه هادی
الکترود های شفاف مانند ITO و FTO
بررسی کیفیت و ضخامت لایه نشانی در مکان های مختلف نمونه
بدست آوردن مقاومت ویژه ρ (با داشتن ضخامت)
اندازه گیری ضخامت لایه (با داشتن مقاومت ویژه)
رسم نمودار V-I و محاسبه شیب آن در کامپیوتر با استفاده از ماژول رابط کامپیوتری (اختیاری)
