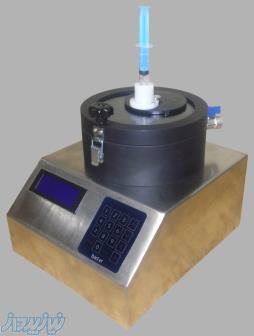

اسپین کوتر Spin Coater لایه‌نشان چرخشی دورانی vCOAT 4 - HS

لايه نشاني چرخشي (اسپینی) به عنوان يک روش کارآمد در توليد لايه هاي نازک مطرح است. اين روش فرآيندي است که در آن با ريختن محلول مورد نظر روي زيرلايه و سپس چرخاندن آن، ضخامت مورد نظر از محلول بر روی زیرلایه حاصل مي‏شود. ضخامت نهايي لایه ایجاد شده و ديگر ويژگي‏هاي آن به خواص محلول از قبيل ويسکوزيته، کشش سطحي، سرعت خشک شدن و همچنين پارامترهاي انتخاب شده براي لايه نشاني بستگي دارد. پارامترهايي چون سرعت نهايي چرخش و شتاب آن، ويژگي‏هاي فيلم لايه نشاني شده را تعيين مي‏کند.
دستگاه لایه نشانی چرخشی یا اسپین کوتر شرکت بکر با نام تجاری vCOAT، با بهره گيري از کنترلري پيشرفته و رابط کاربري حرفه‌اي و کاربرپسند، امکان برنامه‌ریزی دستگاه تا 9 بخش برای هر پروفایل سرعت با قابلیت تنظیم شتاب و سرعت نهایی، قابلیت نگهداری نمونه با استفاده از خلا، دقت بسیار بالا در ساخت قطعات، ظاهری زیبا و همچنين امکانات پیشرفته‌ای از قبيل نرم افزار کامپیوتری جهت کنترل فرایند و مشاهده نتایج از طریق کامپیوتر (علاوه بر رابط کاربری موجود روی دستگاه)، امکان لايه نشاني در مجاورت یک گاز خاص و امکان شستشوی محفظه لایه نشانی مجهز به شیر تخلیه مواد زائد، به دستگاهي کامل و حرفه اي براي ساخت لايه هاي نازک تبديل شده است. در نسل جدید اسپین‌کوترهای شرکت بکر، سری جدیدی طراحی شده است که امنیت کاربر را با استفاده از سیستم قطع اتوماتیک و قفل مکانیکی تأمین می‌کند و از طرف دیگر، همزمان امکان تزریق دستی، لایه نشانی در مجاورت گاز خاص و تزریق با سرنگ را فراهم می‌آورد. همچنین بدنه این دستگاه از استیل ضد زنگ ساخته شده است که مقاومت بالایی در مقابل مواد خورنده دارد. این دستگاه با تکیه بر مجموعه امکانات کاربردی و ایمنی خود و کیفیت بالای ساخت موفق به دریافت گواهی CE گردیده است. ما ادعا مي‏کنيم اين دستگاه با کيفيت بالا و قيمت بسيار مناسب خود، شايسته ترين اسپين کوتر توليد شده بوده و قابل رقابت با نمونه های خارجی می‏باشد و با توجه به دانش فني بکر و قابليت توليد ادوات جانبي سفارشي، vCOAT توانايي برآورده کردن نيازهاي آزمايشگاه‏هاي مختلف را دارا مي‏باشد.

برخی ویژگی‏های دستگاه اسپین کوتر4 – HS vCOAT به شرح زیر است:
- ولتاژ كاري: 220 ولت، 50/60 هرتز
- ابعاد: 27cm × 23cm × 24cm
- وزن: 4Kg
- سرعت: 500-9000 rpm
- دارای بدنه از جنس استیل ضد زنگ
- زمان شيب: 1 تا 59 ثانيه
- زمان چرخش: 10 ثانيه – 59 دقيقه
- خطای سرعت: کمتر از 1 درصد
- مجهز به کنترل PID تطبیقی
- دارای سیستم قطع اتوماتیک در صورت باز شدن درب دستگاه
- دارای قفل مکانیکی برای افزایش ایمنی کاربر
- دارای دیسک پلی آمیدی با مقاومت بسیار بالا در برابر مواد شیمیایی با قابلیت جداسازی توسط کاربر برای شستشو
- دارای سه دیسک با اندازه های متفاوت برای لایه نشانی زیرلایه هایی با ابعاد متفاوت
- دارای سیستم نگهدارنده نمونه مبتنی بر خلاء
- دارای پمپ خلاء 4CFM
- دارای سیستم روشن کردن اتوماتیک پمپ خلاء با شروع چرخش
- دارای رابط کاربری پیشرفته با کاربری آسان
- دارای قابليت ذخیره سازي 10 پروفايل سرعت – زمان در حافظه دستگاه
- دارای خروجی مخصوص برای خروج مواد اضافی هنگام لایه نشانی
- دارای نرم افزار واسط کامپیوتری
- امکان استفاده از دستگاه در محیط‌های ایزوله با استفاده از واسط کامپیوتری
- امکان ذخیره پروفایل سرعت زمان به تعداد نامحدود در کامپیوتر
- دارای قابلیت نمایش پروفایل سرعت زمان مطلوب و پروفایل سرعت زمان واقعی سیستم به صورت Online
- امکان ذخیره نتایج فرآیند لایه‌نشانی به صورت نمودار و فایل Excel

دستگاه SpinCoater کاربردهای گسترده ای در آزمایشگاه های تحقیقاتی و صنعتی دارد که از آن جمله می توان به موارد زیر اشاره کرد:
- لايه نشاني مواد محلول و ژله اي مانند سل ژل‏ها، پليمرها، رنگ‏ها و...
- ساخت صفحات خورشیدی
- لايه نشاني فوتورزيست‏ها براي تعريف الگوها در توليد ميکرومدارها
- توليد لوح‏هاي فشرده مانند CD ROM و DVD ROM
- توليد ديسک‏هاي مغناطيسي
- ساخت ديودهاي نوري
- ساخت ترانزيستورهاي اثر ميدانی

دستگاه اسپین کوتر یکی از ابزارهای تحقیقاتی پرکاربرد در مراکز تحقیقاتی متعددی از جمله موارد زیر است:
- آزمايشگاه‏هاي شيمي
- آزمايشگاه‏هاي فيزيک
- آزمايشگاه‏هاي مواد
- آزمايشگاه‏‏هاي الکترونيک
- آزمايشگاه‏هاي نانو
- آزمايشگاه‏هاي رنگ و پليمر
- آزمايشگاه‏هاي بيوتکنولوژی
- آزمايشگاه‏هاي لایه نازک
- آزمايشگاه‏هاي لیزر و اپتیک
