مدار کنترل جریان جوش در نقطه جوش و پرس جوش ها

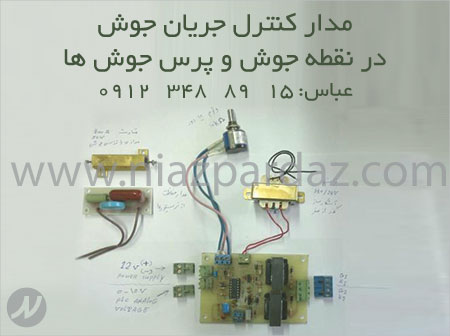

با سلام . این مدار, کنترل کننده ی قدرت ترانسهای نقطه جوش و پرس جوشهای صنعتی و پرس جوشهای سر به سر میباشد که رنج ولتاژ کار آنها از 0 تا 400 ولت و فرکانس کار آنها 50 هرتز است . مدار توسط یک پاور ساپلای 12 ولت دی سی یک آمپر تغذیه میشود . بجای مقاومت 400 اهم 50 وات نیز میتوان با سری کردن 4 مقاومت 100 اهم 50 واتی بهره برد . مدار حفاظت از تریستورها و ترانس 400 ولت به 24 ولت به مشتری تحویل داده خواهد شد . همانطور که در تصویر می بینید مدار کنترل قادر است با ولوم 10 دور 10 کیلو اهمی با سر ولوم قفل شو و یا توسط ولتاژخروجی آنالوگ 0 تا 10 ولت یک PLC کار کند . شما توسط PLC میتوانید طبق برنامه تعداد جوشها و قدرت جوشها و زمان جوشها را وشیب صعودی و نزولی جوش را کنترل کنید . ابعاد برد 7 سانت در 11 سانت میباشد . این مدار قادر است جریان دوبل تریستورهای تا 1000 آمپر را کنترل نماید . همینطور که در تصویر می بینید این محصول در یک تابلو کنترل جوش ساخت صندلی خودرو استفاده شده و میتواند جایگزین خوبی برای مدارهای معیوب پرسهای جوش سر به سر و یا پرسهای نقطه جوش باشد . شماتیک سیمکشی نیز برای آشنایی شما عزیزان با این کنترلر ارائه شده است . محصول دارای یک سال گارانتی و 5سال خدمات پس از فروش میباشد. در صورت نیاز کمک مشاوره ای به سازندگان نقطه جوش و پرس جوش و خریدار مدار داده خواهد شد .
