نمای کرتین وال

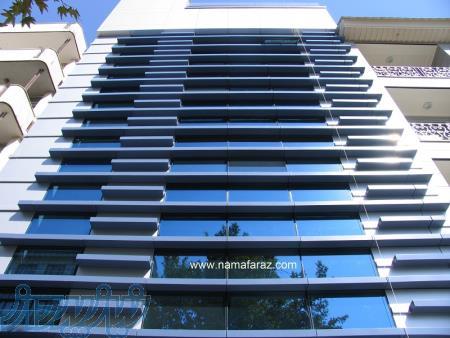

نمای کرتین وال نوعی دیگر از نمای شیشه ای بوده که به جای استفاده از فریم آهنی از پروفیل های آلومینیوم استفاده و نما به صورت مشبک بوده و تلفیقی از آلومینیوم و شیشه می باشد . کرتین وال خود یک سازه محسوب می شود.

این نوع مهندسی نما، نیاز به زیرسازی آهنی Self Support ندارد و تنوع رنگی نامحدودی داشته که استفاده از طرح های چوبی نیز برای آن امکان پذیر می باشد.
این سیستم، در برابر تنشهای قائم و جانبی از قبیل باد، زلزله و تکانهای شدید کاملاً پایدار است.زیبایی فوق العاده و منحصر به فرد این سازهدر نما امتیاز نهایی آن است. شیشه های استفاده شده در این سیستم18 الی 40 میلیمتر ضخامت دارد و ایزولاسیون حرارتی و صوتی ساختمان را به صورت کامل انجام می دهند.طراحی زیبا و استاتیکی این سیستم به همراه عدم استفاده از پیچ و پرچ در مونتاژ و طراحی باز شوی مخفی در این سیستم علاوه بر زیبایی و دید بسیار عالی باعث بالارفتن ضریب مقاومت و آبندی و هوابندی شده است.
نمای کرتین وال را می توان در دو نوع رده اصلی Facecap و Full Frameless طبقه بندی نمود.

استفاده از درپوش های ویژه در Facecape و عدم وجود این درپوش ها در Full Frameless از بارز ترین وجوه تمایز این دو سیستم می باشد. در طراحی پروفیل های این سیستم مباحث مربوط به زلزله, باد و محاسبات استاتیکی رعایت شده و مصالح مورد نیاز هر پروژه بنا به اقتضای هر پروژه جداگانه محاسبه و خصوصیات پروفیل کرتن وال مربوطه مشخص می گردد. در زیر نمونه ای از جداول محاسباتی ارائه شده است.

در جدول فوق به عنوان مثال جهت مدولاسیون سازه ای به ارتفاع 15 متر و به صورتی که بتوان در هر 4 متر ارتفاع دستک نگه دارنده تعبیه نمود، فاصله عرضی 80 سانت و کمتر جهت مقطع سایز12 پیشنهاد می شود.

خصوصیات

امکان استفاده از شیشه 2 یا 3 جداره

امکان ایجاد سطح عایق دما با استفاده از پروفیلهای Thermal Break

امکان استفاده از در پوش های متفاوت

امکان اجرا به صورت تمام آلومینیوم

عدم محدودیت رنگ

امکان استفاده از مقاطع و ابعاد متفاوت با توجه به نیاز پروژه

روش اجرا

ارائه مدولاسیون بر اساس طرح اولیه و محاسبه ضریبهای موثر در پایداری سازه و همچنین توجه به میزان پرت مصالح

ساخت و مونتاژ مدول های کرتین وال

آغاز عملیات اجرایی :پیاده سازی و اجرای کمر بند های اصلی

اجرای براکت نگهدارنده

تثبیت و رگلاژ کرتن وال ها بوسیله پیچ ومهره

نصب شیشه
